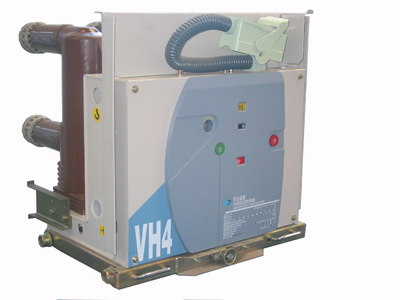

VH4系列高壓真空斷路器
- Products
- Standard
- Dimensions
VH4系列真空斷路器是用于12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元，是北京華東森源電氣有限責任公司采用核電標準設計開發的新一代高品質真空斷路器，外形安裝尺寸與VS1真空斷路器完全相同，可與KYN28A-12開關柜輕松配合。
VH4系列真空斷路器主回路采用我公司生產的敞開式滅弧室極柱，機構采用我公司生產的高壽命彈簧操動機構，通過優化設計的傳動系統組成性能優越的真空斷路器，該產品結構緊湊、體積小、絕緣可靠相距可以做到150mm。該真空斷路器有較高的參數標準：額定短路電流開斷次數50次、直流分量在70%以上、動穩定、關合電流為額定短路電流的3倍、機械壽命為50000次。
序號 | 參數名稱 | 單位 | 技術參數 | ||||||
1 | 額定電壓 | kV | 12 | ||||||
2 | 額定頻率 | Hz | 50 | ||||||
3 | 額定絕緣水平 | 1min工頻耐受電壓 | kV | 42 | |||||
額定雷電沖擊耐受電壓 | kV | 75 | |||||||
4 | 額定電流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | ||||||
5 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 | 50 | ||
6 | 額定短路關合電流（峰值） | kA | 60 | 75 | 95 | 120 | 150 | ||
7 | 額定短時耐受電流（4s） | kA | 20 | 25 | 31.5 | 40 | 50 | ||
8 | 額定峰值耐受電流 | kA | 60 | 75 | 95 | 120 | 150 | ||
9 | 額定短路電流開斷次數 | 次 | 50 | 30 | 20 | ||||
10 | 操作順序 |
| O-0.3s-CO-180s-CO* | ||||||
11 | 合閘時間 | ms | 50±15 | ||||||
12 | 分閘時間 | ms | 50±15 | ||||||
13 | 儲能時間 | s | ≤15 | ||||||
14 | 機械壽命 | 次 | 50000 | 30000 | |||||
16 | 儲能電動機額定功能 | W | 200 | 300 | |||||
17 | 儲能電動機額定電壓 | V | ~110 或 ~220 | ||||||
18 | 合分閘電磁鐵額定電壓 | V | -110 或 -220 | ||||||
19 | 合分閘電磁鐵額定電流 | A | DC1.91（110V時） DC0.89（220V時） | ||||||
20 | 輔助開關額定電流 | A | AC10 DC5 | ||||||
